![PIC16F505-I/SL PIC16F505-I/SL](https://ce8dc832c.cloudimg.io/v7/_cdn_/B8/19/00/00/0/37259_1.jpg?width=640&height=480&wat=1&wat_url=_tme-wrk_%2Ftme_new.png&wat_scale=100p&ci_sign=b95da320180a42b523336488a35a79e6e4c6e6ed)

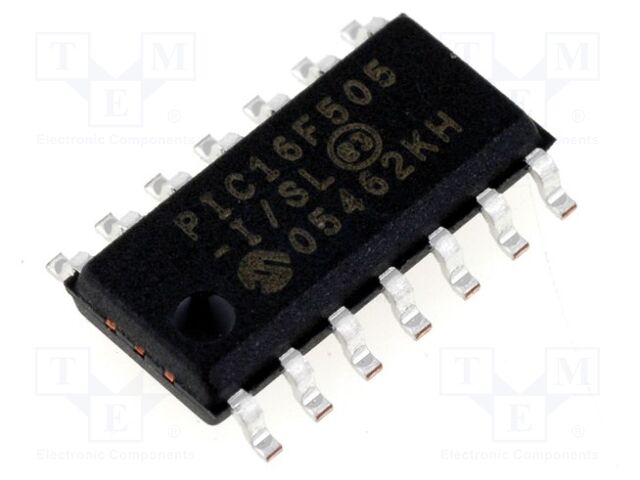

PIC16F505-I/SL MICROCHIP TECHNOLOGY
![pic12f508_509_16f505.pdf](/images/adobe-acrobat.png)
Category: 8-bit PIC family
Description: IC: PIC microcontroller; 1.5kB; 20MHz; ICSP; 2÷5.5VDC; SMD; SO14
Type of integrated circuit: PIC microcontroller
Program memory: 1.5kB
Clock frequency: 20MHz
Interface: ICSP
Supply voltage: 2...5.5V DC
Mounting: SMD
Case: SO14
Integrated circuit features: PoR; watchdog
Number of inputs/outputs: 12/11
Number of 8bit timers: 1
Kind of architecture: Harvard 8bit
Family: PIC16
Kind of package: tube
Memory: 1kB SRAM; 1500B FLASH
Operating temperature: -40...85°C
Terminal pitch: 1.27mm
Operating frequency: 0...20MHz
Built-in generator: 4MHz
auf Bestellung 1554 Stücke:
Lieferzeit 14-21 Tag (e)
Anzahl | Preis ohne MwSt |
---|---|
54+ | 1.33 EUR |
58+ | 1.24 EUR |
61+ | 1.17 EUR |
65+ | 1.12 EUR |
114+ | 1.07 EUR |
Produktrezensionen
Produktbewertung abgeben
Technische Details PIC16F505-I/SL MICROCHIP TECHNOLOGY
Description: MICROCHIP - PIC16F505-I/SL - 8-Bit-MCU, Flash, PIC16 Family PIC16F5XX Series Microcontrollers, PIC16, 20 MHz, 1.5 KB, 14 Pin(s), tariffCode: 85423190, rohsCompliant: YES, ADC-Auflösung: -, IC-Montage: Oberflächenmontage, Bausteinkern: PIC16, hazardous: false, rohsPhthalatesCompliant: YES, Qualifikation: AEC-Q100, IC-Gehäuse / Bauform: SOIC, MSL: MSL 1 - unbegrenzt, usEccn: EAR99, Betriebstemperatur, min.: -45°C, ADC-Kanäle: -, Programmspeichergröße: 1.5KB, Versorgungsspannung, min.: 2V, Betriebsfrequenz, max.: 20MHz, euEccn: NLR, MCU-Familie: PIC16, RAM-Speichergröße: 72Byte, MCU-Baureihe: PIC16F5xx, Anzahl der Ein-/Ausgänge: 12I/O(s), Anzahl der Pins: 14Pin(s), Produktpalette: PIC16 Family PIC16F5XX Series Microcontrollers, productTraceability: Yes-Date/Lot Code, Versorgungsspannung, max.: 5.5V, Schnittstellen: -, Betriebstemperatur, max.: 85°C, SVHC: No SVHC (23-Jan-2024).
Weitere Produktangebote PIC16F505-I/SL nach Preis ab 1.07 EUR bis 4.38 EUR
Foto | Bezeichnung | Hersteller | Beschreibung |
Verfügbarkeit |
Preis ohne MwSt | ||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
![]() |
PIC16F505-I/SL | Hersteller : MICROCHIP TECHNOLOGY |
![]() Description: IC: PIC microcontroller; 1.5kB; 20MHz; ICSP; 2÷5.5VDC; SMD; SO14 Type of integrated circuit: PIC microcontroller Program memory: 1.5kB Clock frequency: 20MHz Interface: ICSP Supply voltage: 2...5.5V DC Mounting: SMD Case: SO14 Integrated circuit features: PoR; watchdog Number of inputs/outputs: 12/11 Number of 8bit timers: 1 Kind of architecture: Harvard 8bit Family: PIC16 Kind of package: tube Memory: 1kB SRAM; 1500B FLASH Operating temperature: -40...85°C Terminal pitch: 1.27mm Operating frequency: 0...20MHz Built-in generator: 4MHz Anzahl je Verpackung: 1 Stücke |
auf Bestellung 1554 Stücke: Lieferzeit 7-14 Tag (e) |
|
||||||||||||
![]() |
PIC16F505-I/SL | Hersteller : Microchip Technology |
![]() |
auf Bestellung 975 Stücke: Lieferzeit 14-21 Tag (e) |
|
||||||||||||
![]() |
PIC16F505-I/SL | Hersteller : Microchip Technology |
![]() |
auf Bestellung 975 Stücke: Lieferzeit 14-21 Tag (e) |
|
||||||||||||
![]() |
PIC16F505-I/SL | Hersteller : Microchip Technology |
![]() |
auf Bestellung 5617 Stücke: Lieferzeit 10-14 Tag (e) |
|
||||||||||||
![]() |
PIC16F505-I/SL | Hersteller : Microchip Technology |
![]() Packaging: Tube Package / Case: 14-SOIC (0.154", 3.90mm Width) Mounting Type: Surface Mount Speed: 20MHz Program Memory Size: 1.5KB (1K x 12) RAM Size: 72 x 8 Operating Temperature: -40°C ~ 85°C (TA) Oscillator Type: Internal Program Memory Type: FLASH Core Processor: PIC Core Size: 8-Bit Voltage - Supply (Vcc/Vdd): 2V ~ 5.5V Peripherals: POR, WDT Supplier Device Package: 14-SOIC Part Status: Active Number of I/O: 11 DigiKey Programmable: Verified |
auf Bestellung 3543 Stücke: Lieferzeit 10-14 Tag (e) |
|
||||||||||||
![]() |
PIC16F505-I/SL | Hersteller : Microchip Technology |
![]() |
auf Bestellung 3306 Stücke: Lieferzeit 14-21 Tag (e) |
|
||||||||||||
![]() |
PIC16F505-I/SL | Hersteller : Microchip Technology |
![]() |
auf Bestellung 1554 Stücke: Lieferzeit 14-21 Tag (e) |
|
||||||||||||
![]() |
PIC16F505-I/SL | Hersteller : MICROCHIP |
![]() tariffCode: 85423190 rohsCompliant: YES ADC-Auflösung: - IC-Montage: Oberflächenmontage Bausteinkern: PIC16 hazardous: false rohsPhthalatesCompliant: YES Qualifikation: AEC-Q100 IC-Gehäuse / Bauform: SOIC MSL: MSL 1 - unbegrenzt usEccn: EAR99 Betriebstemperatur, min.: -45°C ADC-Kanäle: - Programmspeichergröße: 1.5KB Versorgungsspannung, min.: 2V Betriebsfrequenz, max.: 20MHz euEccn: NLR MCU-Familie: PIC16 RAM-Speichergröße: 72Byte MCU-Baureihe: PIC16F5xx Anzahl der Ein-/Ausgänge: 12I/O(s) Anzahl der Pins: 14Pin(s) Produktpalette: PIC16 Family PIC16F5XX Series Microcontrollers productTraceability: Yes-Date/Lot Code Versorgungsspannung, max.: 5.5V Schnittstellen: - Betriebstemperatur, max.: 85°C SVHC: No SVHC (23-Jan-2024) |
auf Bestellung 4228 Stücke: Lieferzeit 14-21 Tag (e) |
|||||||||||||
![]() |
PIC16F505-I/SL | Hersteller : Microchip Technology |
![]() |
auf Bestellung 30 Stücke: Lieferzeit 14-21 Tag (e) |
|||||||||||||
![]() |
PIC16F505-I/SL | Hersteller : Microchip Technology |
![]() |
auf Bestellung 30 Stücke: Lieferzeit 14-21 Tag (e) |
|||||||||||||
![]() |
PIC16F505-I/SL | Hersteller : Microchip Technology |
![]() |
auf Bestellung 30 Stücke: Lieferzeit 14-21 Tag (e) |
|||||||||||||
PIC16F505I/SL | Hersteller : Microchip |
8-bit MCU; 1,5kB-FLASH; 72B-SRAM; 11 I/O; 2V~5,5V; 20MHz; -40°C ~ 85°C; Equivalent: PIC16F505T-I/SL; PIC16F505-I/SL PIC16f505i/sl Anzahl je Verpackung: 5 Stücke |
auf Bestellung 114 Stücke: Lieferzeit 7-14 Tag (e) |
|
|||||||||||||
![]() |
PIC16F505-I/SL | Hersteller : Microchip Technology |
![]() |
Produkt ist nicht verfügbar |
|||||||||||||
PIC16F505-I/SL | Hersteller : Microchip |
![]() Anzahl je Verpackung: 57 Stücke |
Produkt ist nicht verfügbar |
