2D42 Hantek
Gruppe: Осцилографи
Beschreibung: Портативний 2х канальний осцилограф з мультиметром і генератором. Смуга пропускання: 40Mhz. Швидкість вибірки: 250мВ/с (один канал), 125МВ/с (два канали). Обсяг пам'яті: 6000 точок або 3000 точок в 2х канальному режимі. Діапазон розгортки: 5 ... 500с/діл. Вертикальна розгортка: 10мВ / діл ... 10В / діл. Автоматичні вимірювання: частота, амплітуда. Максимальна вхідна напруга: 150Vrms. TFT дисплей 2,8 "320х240. Генератор: 1 канал, синус: 1 Гц до 25 МГц, прямокутник: від 1 Гц до 10 МГц, пила: від 1 Гц до 1 МГц, імпеданс: 50 Ом, роздільна здатність 0,1 Гц. Мультиметр: 4000 відліків, тест діодів, ємність, вхідний імпеданс: 10МОм. Живлення: 2x18650. Габарити: 199x98x40мм
40 MHz
Вимірювання напруги та струму: 400 mV...600 V/ 40mA...10 A
Вимірювання опору: 400 Ohm...40 MOhm
Вимірювання ємності: 40 nF...100 µF
Lieferzeit 21-28 Tag (e)
Technische Details 2D42 Hantek Hantek
2D42

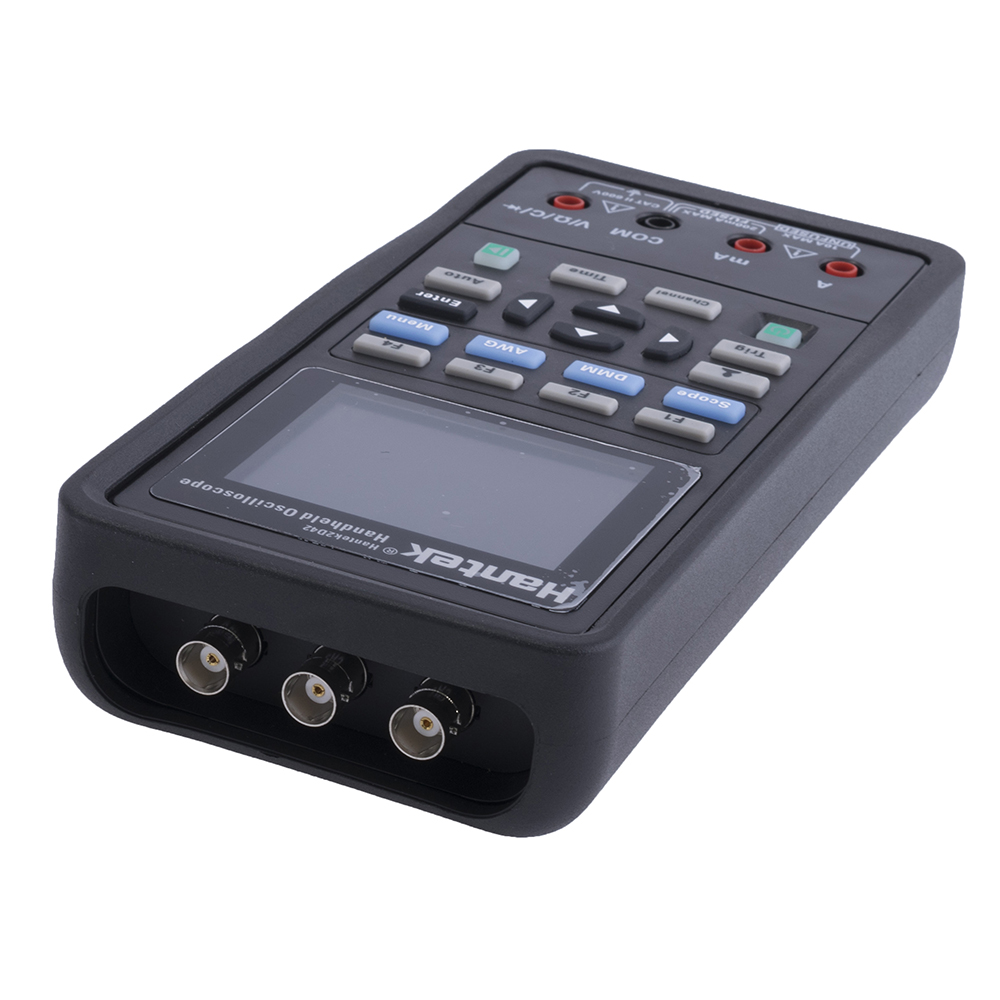

Hantek 3 in 1 Oszilloskop+Generator+Multimeter DSO: 2 CH 40MHz 6kPunkte 2,4
"TFT AWG: 1Hz÷25MHz DMM 4000 Counts
Das Handoszilloskop der Hantek2000-Serie kombiniert Oszilloskop,
Signalgenerator und Multimeter in einem. Es ist klein und tragbar für den
Einhandgriff. Dank des äußerst geringen Stromverbrauchs und der

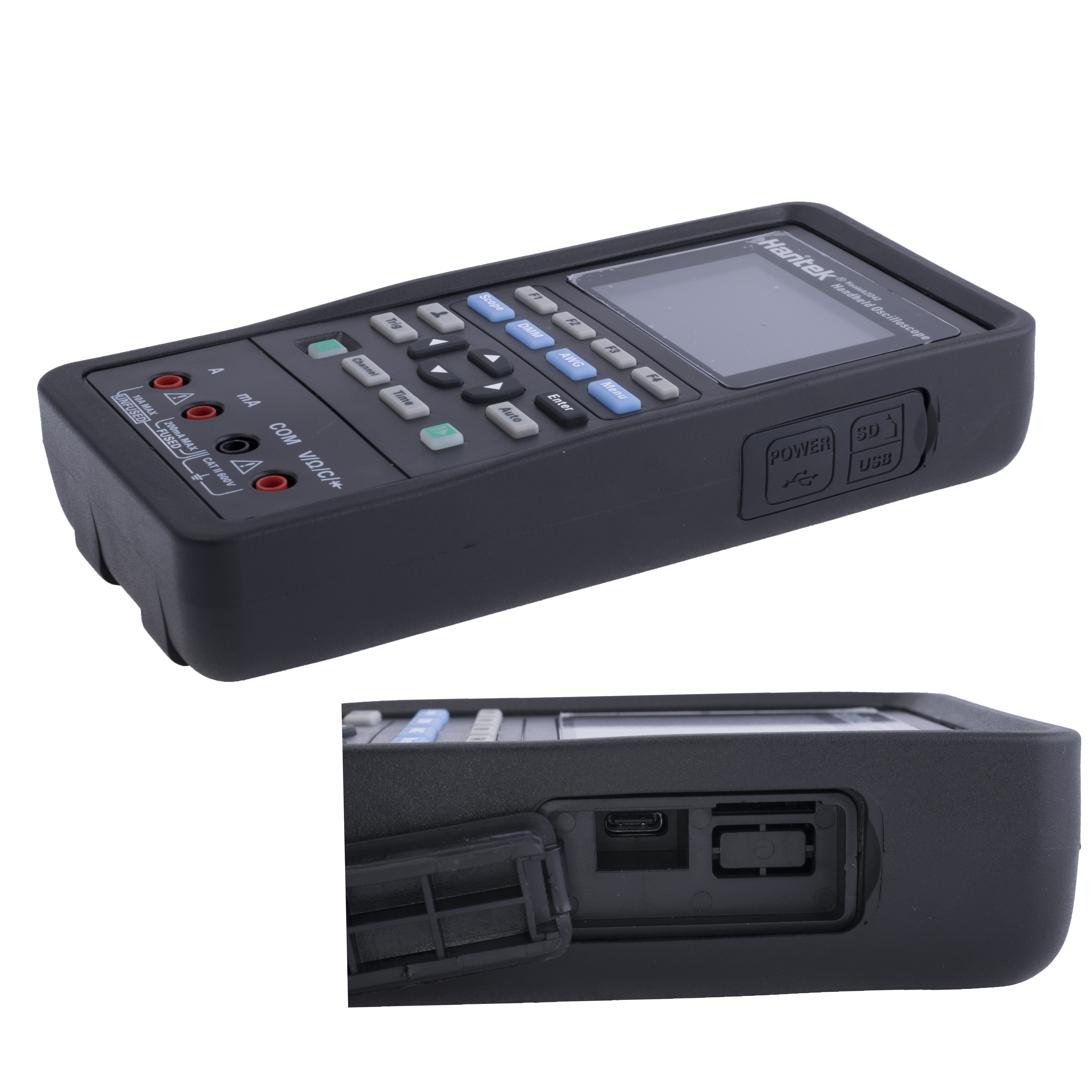

Typ-C-Ladeschnittstelle kann dieses Messgerät nach 2 Stunden Ladezeit einen
ganzen Tag lang oder 2 Monate lang im Standby-Modus verwendet werden. Es wurde
mit einem Full-HD-Farb-LCD-Bildschirm und einer übersichtlichen Tastatur
entwickelt und ist ein ideales Instrument für die Anzeige von Wellenformen, die
Signalerzeugung und Multimeterfunktionen.
Eigenschaften:
1. Oszilloskop + Signalquelle + Multimeter: Ein Instrument für mehrere
Zwecke mit den Funktionen von drei universellen Testgeräten.
2. Universelle Multimeterfunktion: Sie kann Spannung, Strom, Widerstand,
Diode, Kondensator und Durchgangstest messen.
3. Signalgeneratorfunktion: Sie liefert Sinus-, Rechteck-, Dreieck-,
Trapez- und andere Wellenformausgänge. Die Sinusfrequenz kann 25 MHz erreichen.
4. AUTO Ein-Knopf-Testfunktion, einfach und bequem.
5. Zum schnellen Vergleich können zwei Gruppen von Referenzwellenformen + 6
Gruppen gespeicherter Wellenformen aufgerufen werden.
6. Mit der Cursormessfunktion wird die manuelle Messung von Zeit und
Spannung unterstützt, wobei Wellenformen genau gemessen werden.
7. Das System verfügt über eine Kalibrierungsfunktion, die das Problem der
Pegelverschiebung beseitigt
8. Kleines Volumen, leicht mit einer Hand zu greifen, 45 °
-Aufhängungshalterung, leicht an verschiedene Arbeitsumgebungen anpassbar.
9. Lithiumbatterie mit großer Kapazität: 18650 austauschbare
Lithiumbatterie für den Langzeitgebrauch
10. Das Messgerät ist durch ein abnehmbares Stoßdämpfergehäuse mit guter
Schlagfestigkeit gut geschützt.
Spezifikation:
Modell Hantek2D72
Oszilloskop 2 CH:
Bandbreite 70MHz 40MHz
Horizontal:
Abtastrate 250 MSa / s (Einzelkanal), 125 MSa / s (2 Kanäle)
Wellenforminterpolation (sin X) / X.
Speichertiefe Max 6K (1 Kanal), 3K pro Kanal (2 Kanal)
Skalenbereich 5ns / div ~ 500s / div 1, 2, 5 Schritt
Vertikale:
Skalenbereich 10 mV / Div ~ 10 V / Div
Optionale analoge Bandbreitenbegrenzung 20 MHz im Eingangs-BNC
Niederfrequenzgang (-3 dB) ≤ 10 Hz in BNC
Anstiegszeit in BNC ≤ 5 ns
Vertikale Verstärkungsgenauigkeit ± 3%
Hinweis: Bei Verwendung der X1-Sonde wird die Bandbreite auf 6 MHz
reduziert
Modus Auto, Normal, Single
Signalquelle CH1 / CH2
Eingang:
Eingangsimpedanz 1 MΩ ± 2%
Gleichstromkopplung 25pF ± 3pF
Sondendämpfung 1X, 10X
Unterstützte Sondendämpfung 1X, 10X, 100X, 1000X
Maximale Eingangsspannung 150VRMS
Automatische Messfrequenz, Spitze-Spitze-Wert
Signalgenerator
Wellenformfrequenz:
Sinuswelle: 1 Hz ~ 25 MHz
Rechteckwelle: 1 Hz ~ 10 MHz
Dreieckwelle: 1 Hz ~ 1 MHz
Trapezwelle: 1 Hz ~ 5 MHz
Abtastrate 250MSa / s
Amplitude 2,5 Vpp (50 Ω), 5 V pp (hohe Impedanz)
Kanal 1 Wellenform-Ausgangskanal
Wellenformtiefe 512Sa
Vertikale Auflösung 12 Bit
Ausgangsimpedanz 50Ω
Multimeter
Messobjektbereich/ Genauigkeit/ Auflösung
Gleichspannung 400,0 mV ± (0,8% + 5) 100 uV, 4V 1 mV, 40,00 V 10 mV, 400,0
V 100 mV
600,0 V ± (1% + 2) 1 V.
Wechselspannung 4V ± (1,2% + 5) 1 mV, 40,00 V 10 mV,400,0 V 100 mV
600,0 V ± (1,5% + 5) 1 V.
Gleichstrom 40,00 mA ± (1% + 2) 10 uA, 200,0 mA ± (1,5% + 2) 100 uA, 4.000
A ± (1,8% + 2) 1 mA
10,00 A ± (3% + 2) 10 mA
Wechselstrom 40,00 mA ± (1,3% + 2) 10 uA,400,0 mA ± (1,8% + 2) 100 uA, 4.000
A ± (2% + 3) 1 mA
10,00 A ± (3% + 5) 10 mA
Widerstand 400,0 Ω ± (1% + 3) 0,1 Ω, 4.000 kΩ ± (1,2% + 5) 1 Ω, 60,00 kΩ 10 Ω,, 400,0 kΩ 100 Ω,
4.000 MΩ 1 kΩ, 40,00 MΩ ± (1,5% + 3) 10 kΩ
Kapazität 40,00 nF ± (3% + 5) 10 pF, 400,0 nF 100 pF, 4.000uF 1nF, 0.00uF
10nF, 100,0 uF 100 nF
Diode 0-2,0 V.
Durchgang Test <50Ω
Allgemeine Parameter
Bildschirmauflösung 320 * 240
Spannungsversorgung AC 100 ~ 240 V, DC 5 V / 2A
Leistungsaufnahme <1,8W
Sicherung T, 3A
Batterie 2 * 18650 2600mAh Lithiumbatterie
Oszilloskopgröße 20 x 9,8 x 4 cm
Taschengröße 23 x 17 x 8,5 cm / 9,0 x 6,7 x 3,3 Zoll
Gewicht. 1364 g

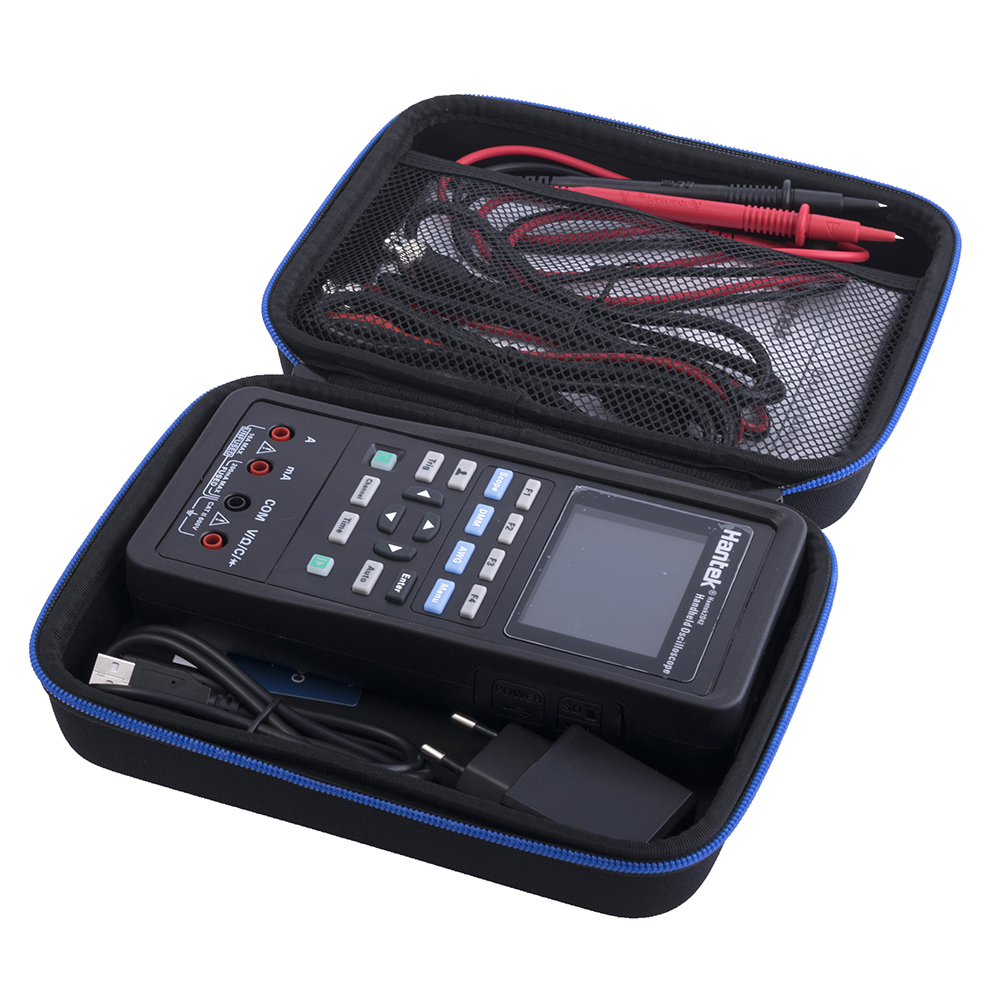

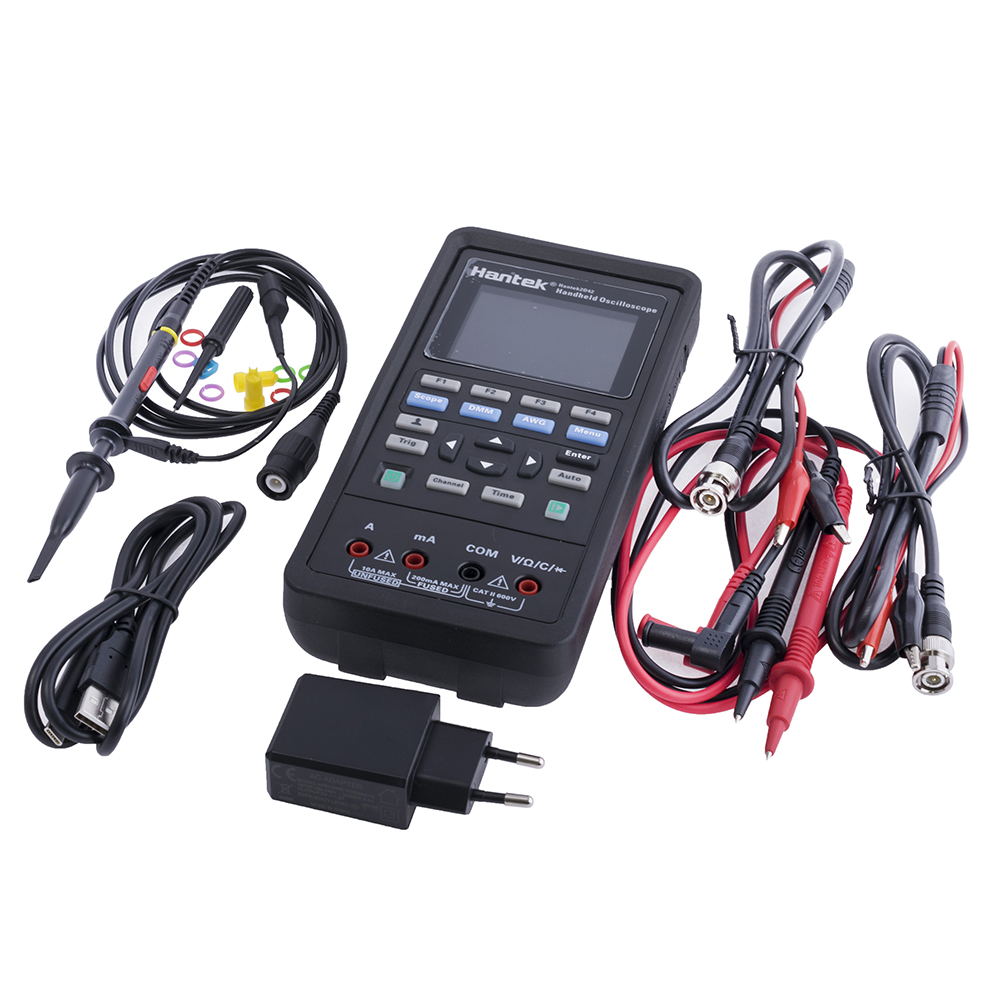

Lieferumfang:
1 * Hantek2D42-Oszilloskop
2 * BNC-Krokodil-Clip-Kabel
1 * USB-Kabel
1 * Netzteil / EU-Stecker)
2 * Testsonden
1 * Hochspannungssonde
1 * Kalibrierstift
2 * Schutzabdeckungen
8 * Identifikationsring
1 * Tasche
Produktcode 162697
